高大模板支撑系统监测业务

一、高大模板支撑系统监测目的
      高大模板支撑系统在施工过程中,由于受压可能发生沉降和位移,一旦变化过大可能发生垮塌事故,造成严重的生命财产损失。实时监控高支模支撑系统的稳定情况,是预防事故的发生关键前提。

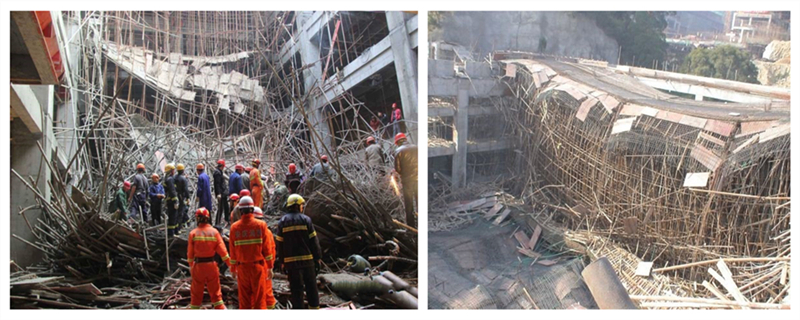

                                                                                                                              图1 高大模板支撑系统事故(图片来源于网络)

二、高大模板支撑系统监测内容

针对高大模板支撑系统施工安全,本公司综合利用智能传感、物联网、云计算等技术,开发了高大模板支撑系统在线智能监测系统,同时自身的专业技术优势,能为客户提供特定场景下的定制化安全监测解决方案。
                                                                                               图2 高大模板支撑事故原理(图片来源于网络)
      在线智能监测系统通过对高大模板支撑系统的模板沉降、支架变形和立杆轴力的监测,可以实现实时监测、实时传输、超限预警、危险报警、协同管理等监测目标。
                                                                                                                               图3 高大模板支撑系统监测内容

三、高支模在线智能监测系统组成
      系统由高支模综合分析仪、高支综合数据分析智能采集仪(内置高精度倾角传感器)、位移传感器、荷载传感器、安装配件、声光报警器和高支模在线监测管理云平台组成。
                                                                                                                               图4 高支模在线智能监测系统组成
3.1 传感器
      系统采用高精度传感器,实现监测数据的自动采集(压力、位移、倾角等数据),除了能感知高支模外围情况,传感器的使用可方便监测支模体系的变化,提高监控水平。
                                                                                                图5 位移传感器
                                                                                                                                图6 荷载传感器

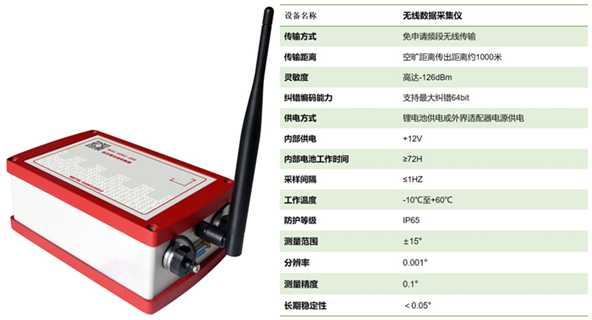

3.2 无线数据采集仪与综合分析仪
       监测数据采用无线网络进行实时传输,保证监测数据的真实性、完整性和及时性。
                                                                   图7 无线数据采集仪
                                                                                                                                 图8 数据分析智能采集仪

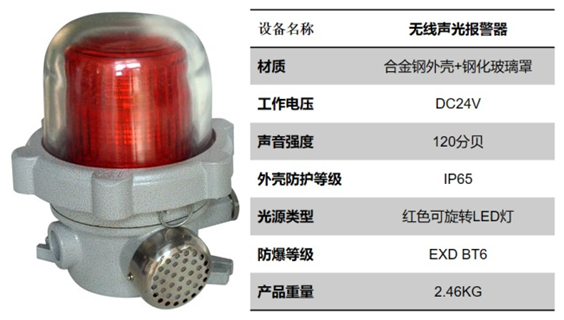

3.3 无线声光报警器

高支模实时监测警报系统,创新使用声光报警。当监测值超过预警值时,施工人员在作业时能从机器上读取预警信号。监测单位通过及时通知现场项目负责人和监理人员,排除影响安全的不利因素;安装在现场的警报器会发出警报声,现场作业人员停止施工,迅速撤离,并通知现场项目负责人、项目总监和安全监督员。
                                                                                                                                 图9 无线声光报警器

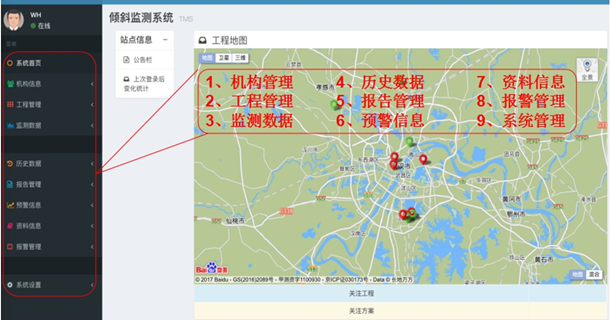

3.4 软件平台

“高支模在线智能监测软件平台”不仅能实时自动化监测变化情况,并反馈到监控中心,且能根据现场事故等级给相应负责的巡检员、相关监管部门及领导领导提供预警,能让主管领导第一时间实时了解到现场情况,根据现场情况及时启动应急预案,下达指令,快速解决问题。软件平台同时也能实现移动终端的监测预警。

                                                                                                                                 图10 高支模在线智能监测软件平台界面
                                                                                                                                 图11 高支模在线智能监测软件平台手机终端界面

四、高支模在线智能监测系统安装
4.1 综合分析仪安装
     综合分析仪和采集仪通讯是通过无线方式实现,在无遮挡的情况下通讯距离可达1KM,根据实际情况综合分析仪可以固定在钢架工地现场,也可以放置在能正常通讯的室内,为了保证通讯效果建议将综合分析仪的4G天线和RF433天线拉到室外信号好的地方。综合分析仪内部有大容量电池,在不外接适配器电池满电的状态下可连续工作14小时。
                                                                                                                                   图12 综合分析仪安装安装过程

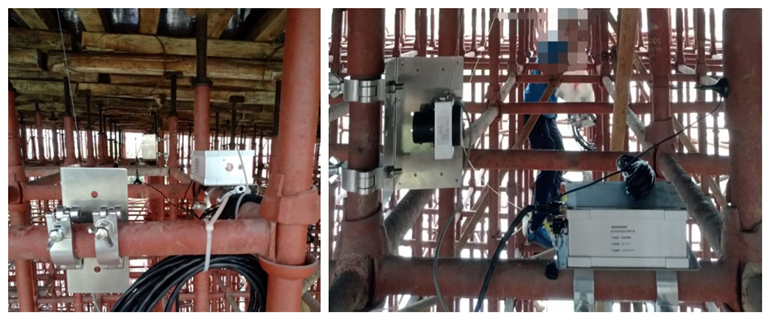

4.2 数据采集仪安装
       高支模采集仪内置高精度倾角计,主要布设在单元框架角部横杆及四边中部立杆以及单元框架中受力大的立杆。选择好安装位置后,将采集仪以特制的夹具固定在支架上面,确保无松动,尽量安装的比较水平的位置。高支模采集仪除了内置倾角传感器还外接1个拉线位移计和1个荷重传感器,采集仪安装时要考虑传感器的安装位置,尽量就近安装。
                                                                                                  图13 高支模采集仪安装过程
4.3 位移计安装
       位移计在高支模监测中主要是测量模板沉降和支架水平位移。
    (1)测量支架水平位移:主要布置在浇筑单元框架的角部及四边的中部位置,测点宜布置在结构的顶层;支撑结构单元内部在承受荷载较大或稳定性较差的部位。现场选择好安装位置后,将位移计固定立杆上,将测量线拉出一半左右通过延长线连接到测点即可。
    (2)测量模板沉降:主要布置在浇筑单元框架的角部及四边的中部位置,单元框架中部在承受荷载较大部位。模板沉降监测是以支模体系地面为参考点,在梁底、模板板底安装竖向位移传感器,选择好安装位置后,将位移计的测量线拉出一半左右通过延长上固定到测点即可。
                                                                                                                                     图14 位移计安装

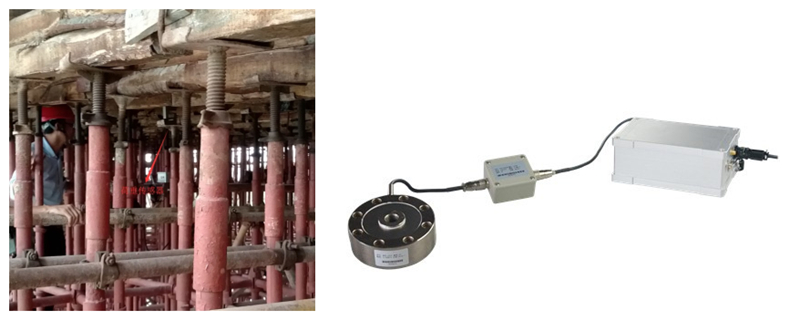

4.4 荷载传感器安装
      荷重传感器具有低外形,高抗偏在能力,高精度和高强度的特点。高支模监测中主要布设在单元框架角部及四边中部立杆,以及单元框架或单元框架中受力大的立杆。立杆轴力监测采用在立杆顶托和模板之间安装压力传感器。选择好安装位置后,将传感器固定好后接入采集仪,安装后应确保模板有施压在支架上,安装方式可参照右图所示。
                                                                                                                                     图15 荷载传感器安装
